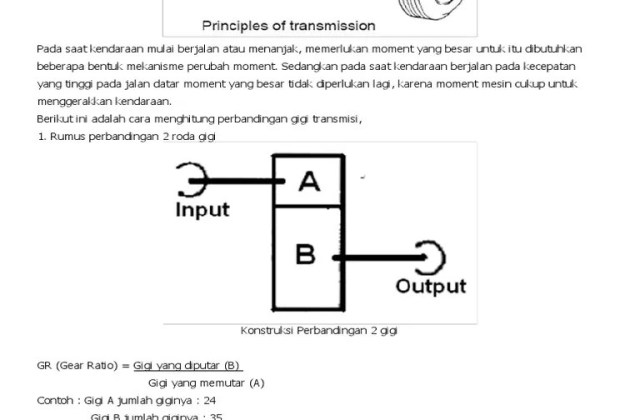

Pada gambar diatas dapat dijelaskan, jika poros input berputar kearah kanan maka roda gigi A juga akan berputar ke arah kanan. Roda gigi A dan roda gigi B saling bersinggungan sehingga roda gigi B akan ikut berputar jika roda gigi A berputar, namun arah putarannya akan berlawanan, dengan kata lain roda gigi B akan berputar ke arah kiri. Roda gigi B dan roda gigi C dihubungkan dengan poros sehingga roda gigi C akan berputar searah dengan roda gigi B, dengan kata lain roda gigi C akan berputar ke kiri. Antara roda gigi C dan D juga saling bersinggungan sehingga jika roda gigi C berputar kekiri maka roda gigi D akan berputar ke kanan. Roda gigi D dihubungkan dengan poros output.
Untuk mendapatkan perbandingan gear ratio maka perlu dilakukan cara menghitung gear ratio. Cara Menghitung Gear RatioUntuk menghitung gear ratio maka perlu diketahui bagaimana prinsip perbandingan gear ratio tersebut. Cara Menghitung Gear Ratio Untuk Dua Roda GigiUntuk menghitung gear ratio antara dua roda gigi yang bersinggungan sebenarnya sangat mudah sekali. Cara Menghitung Gear Ratio Untuk Lima Roda GigiUntuk menghitung gear ratio untuk lima roda gigi yang saling bersinggungan sama seperti perhitungan perbandingan gear ratio untuk empat roda gigi. Gear Percepatan 1= 33 Counter Gear 1= 14Gear Percepatan 2= 28 Counter Gear 2= 20Gear Percepatan 3= 27 Counter Gear 3= 31Gear Percepatan 5= 23 Counter Gear 5= 46Dari perhitungan jumlah roda gigi diatas maka dapat dihitung mengenai perbandingan gear ratio dari setiap percepatan.Berikut merupakan cara menghitung gear ratio pada setiap percepatan.
